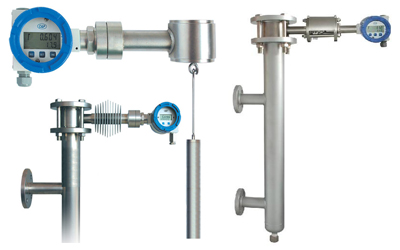

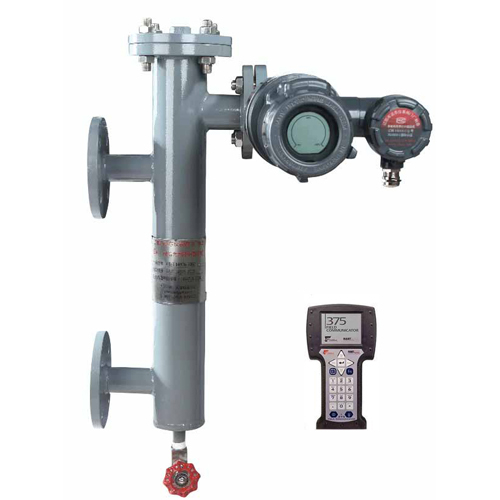

ZQ-DFT-YWJ电浮筒液位计
产品特点：
ZQ-DFT-YWJ浮筒式液位计是w66.利来采用费希尔组件和先进的加工工艺并结合我国石油、化工、冶金、医药、食品等行业的现场情况设计制造的。传感器及变送器采用美国进口部件，产品保持了费希尔系列产品的优异性能，增加了灵活多变的结构连接。本仪表可用来测量液位、界位及比重（密度），输出二线制4～20mADC标准信号。并提供HART通信协议输出，可获取来自过程和w66.利来液位计的信息，也可对液位计进行组态、标定或测试。
产品应用：ZQ-DFT-YWJ浮筒式液位计是w66.利来采用费希尔组件和先进的加工工艺并结合我国石油、化工、冶金、医药、食品等行业的现场情况设计制造的。传感器及变送器采用美国进口部件，产品保持了费希尔系列产品的优异性能，增加了灵活多变的结构连接。本仪表可用来测量液位、界位及比重（密度），输出二线制4～20mADC标准信号。并提供HART通信协议输出，可获取来自过程和w66.利来液位计的信息，也可对液位计进行组态、标定或测试。
在线咨询订购热线：0517-86899533
概述:
ZQ-DFT-YWJ型浮筒式液位计是w66.利来采用费希尔组件和先进的加工工艺并结合我国石油、化工、冶金、医药、食品等行业的现场情况设计制造的。传感器及变送器采用美国进口部件，产品保持了费希尔系列产品的优异性能，增加了灵活多变的结构连接。本仪表可用来测量液位、界位及比重（密度），输出二线制4～20mADC标准信号。并提供HART通信协议输出，可获取来自过程和w66.利来液位计的信息，也可对液位计进行组态、标定或测试。
主要技术参数：
1、精度等级：0.5％、1.0％；
2、输入信号：液位、界位或密度的变化；
3、输出信号：模拟量4－20mADC；数字量：HART1200波特移频键控（FSK）
4、负载能力：350Ω（48VDC供电时可为15Ω）；
5、测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；
6、介质比重：0.4－1.4（介质比重差＞0.2）；
7、工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；
工作温度：DLC3000系列数字式液位控制 -40—+70， 浮筒液位传感器及外筒-110——+400 （对于用户的特殊要求，可协商解决。）
8、供电电源：24VDC；
9、功率：0.5W；
10、防护等级：IP66；隔爆型：ExdIICT6；本质安全型：ExiaIICT6。
11、连接法兰标准：可参照外形图及安装尺寸图用户如需配其它法兰如：GB、SH、HGJ、ANSI等标准请在订货中说明，如有特殊要求可协商解决；
材质选择:
用户在选择接液部分材质和内外筒材质时应参照表13和有关被测介质对接液部分的腐蚀轻重来选择。以保证仪表在现场的正常运行。
安全栅的选择：齐纳安全栅LB805、LB830S（也可采用欧陆公司的MTL3041型）

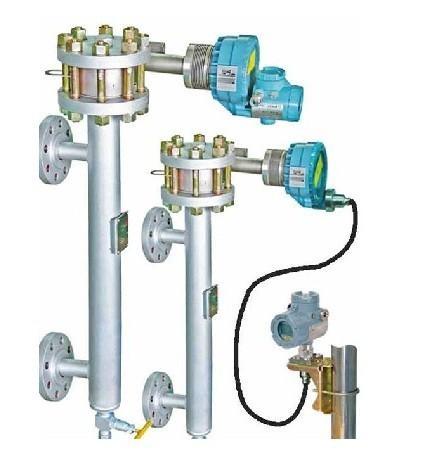

DLC3000
系列w66.利来液位控制器组和图
|
材质
|
过程温度
|
|
|
zui小
|
|
|
|
铸铁
|
－29℃
|
232℃
|
|
钢
|
－29℃
|
427℃
|
|
不锈钢
|
－198℃
|
427℃
|
|
N05500（K蒙乃尔）
|
－198℃
|
371℃
|
|
石墨片/不锈钢垫片
|
－198℃
|
427℃
|
|
蒙乃尔/聚四氯乙烯
|
－73℃
|
204℃
|
外形图中有关接口法兰所表示的内容
|
法兰代号
|
公称通径DN（mm）
|
公称压力PN
MPa
|
法兰型式
|
执行标准
|
|
A
|
40
|
2.5
|
平面法兰
|
JB/T82.1-94
|
|
4.0、6.4
|
凸面法兰
|
JB/T82.2-94
|
||
|
B
|
6.4
|
凹面法兰
|
||
|
C
|
15
|
2.5
|
平面法兰
|
JB/T82.1-94
|
|
|
|
|
|
|
外形图及安装尺寸
顶置式
侧置式
顶底式
顶侧式伴热
顶侧式
顶底式伴热
侧底式
侧底式伴热
仪表现场接线方式:
型号编制方法：
|
型号规格
|
含义
|
功能说明
|
||||||||||||
|
ZQ-DFT-YWJ
|
|
|
电动浮筒液位（界面）变送器
|
名称
|
||||||||||
|
|
-
|
|
|
|
||||||||||
|
|
II
|
|
w66.利来型
|
|
||||||||||
|
|
J
|
|
费希尔液位控制器
|
控制器选择
|
||||||||||
|
G
|
|
进口件组装液位控制器
|
||||||||||||
|
|
Y
|
|
液位测量
|
测量功能选择
|
||||||||||
|
J
|
|
界面测量
|
||||||||||||
|
|
A
|
|
316L
|
主体材质选择
|
||||||||||
|
B
|
|
304
|
||||||||||||
|
C
|
|
不锈钢
|
||||||||||||
|
D
|
|
碳钢
|
||||||||||||
|
|
1.6
|
|
PN1.6MPa
|
工作压力选择
|
||||||||||
|
2.5
|
|
PN2.5MPa
|
||||||||||||
|
4.0
|
|
PN4.0MPa
|
||||||||||||
|
6.3
|
|
PN6.3MPa
|
||||||||||||
|
10.0
|
|
PN10.0MPa
|
||||||||||||
|
X
|
|
其它压力等级
|
||||||||||||
|
|
F1
|
|
外浮筒顶底式
|
安装方式选择
|
||||||||||
|
F2
|
|
外浮筒顶侧式
|
||||||||||||
|
F3
|
|
外浮筒侧侧式
|
||||||||||||
|
F4
|
|
外浮筒底侧式
|
||||||||||||
|
F5
|
|
内浮筒顶置式
|
||||||||||||
|
F6
|
|
内浮筒侧置式
|
||||||||||||
|
|
a
|
|
≤介质温度350℃
|
工作温度选择
|
||||||||||
|
b
|
|
≤介质温度150℃
|
||||||||||||
|
|
1
|
|
本安型ExiaIICT2－T6
|
防爆标志
|
||||||||||
|
2
|
|
隔爆型ExdIIBT2－T5
|
||||||||||||
|
3
|
|
非防爆（普通型）
|
||||||||||||
|
|
|
介质密度
|
密度与测量范围
|
|||||||||||
|
|
测量范围
|
|||||||||||||
|
|
Z
|
带蒸汽夹套G1/2外螺纹
|
伴热型式
|
|||||||||||
|
ZQ-DFT-YWJ － II Y C 4.0 F1 A /1 7
z
|
w66.利来式电动浮筒液位变送器液位测量，不锈钢材质，公称压力4.0MPa，外浮筒顶底式，介质温度350℃，本安型带安全栅LB788，带蒸汽夹套。
|
选型举例
|
||||||||||||
